NCC電容陶瓷壓敏電阻的使用案例和注意事項

當前位置:NCC黑金剛電容 > 產品資訊

NCC電容陶瓷壓敏電阻的使用案例和注意事項

作者:NCC電容    發布時間:2020-08-11 11:25:51  訪問量:9533  來源:NIPPON CHEMI-CON


今天主要是介紹NCC電容陶瓷壓敏電阻的常見使用案例和注意事項,選擇TNR的規格時請注意這些條件。

1 電源浪涌保護

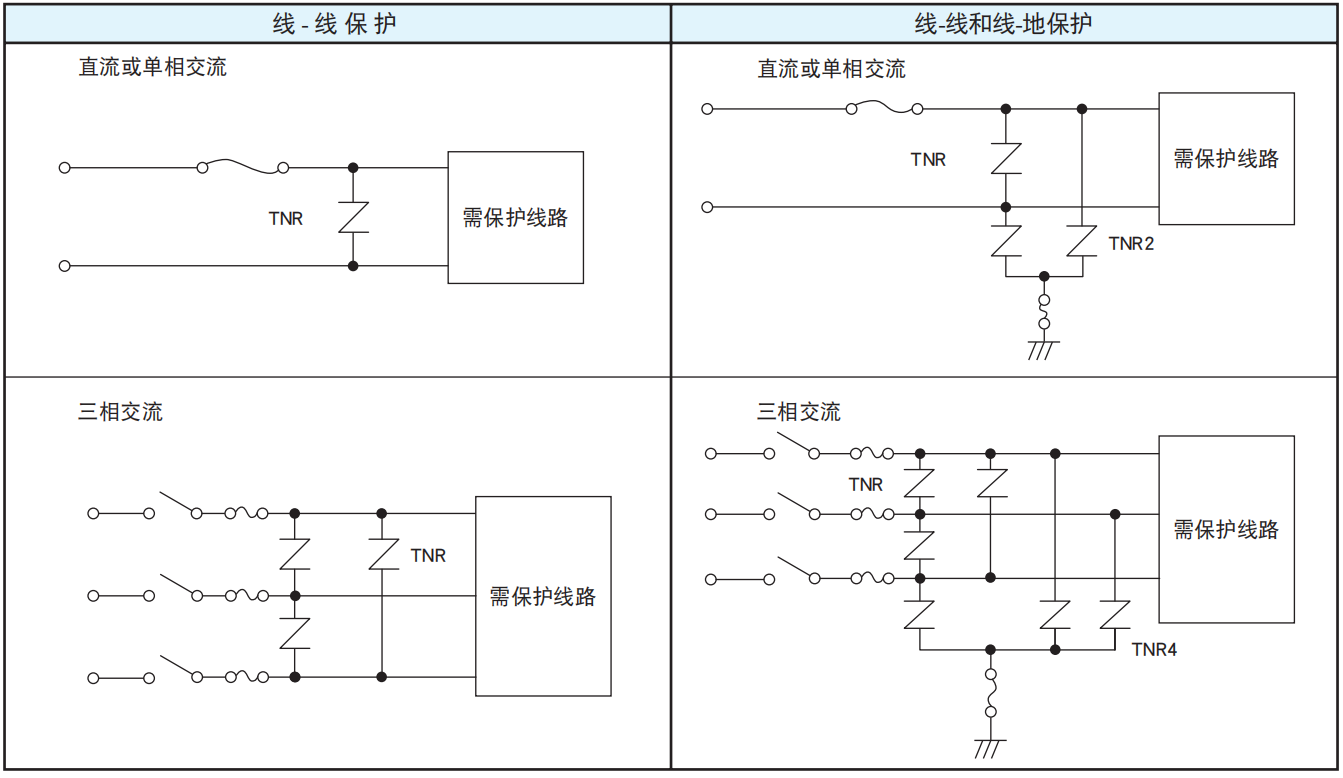

(1)布線舉例

NCC電容陶瓷壓敏電阻的使用案例和注意事項

(2)規格選擇舉例

NCC電容陶瓷壓敏電阻的使用案例和注意事項

2 對半導體、IC感應開關的脈沖保護及接觸火花的清除

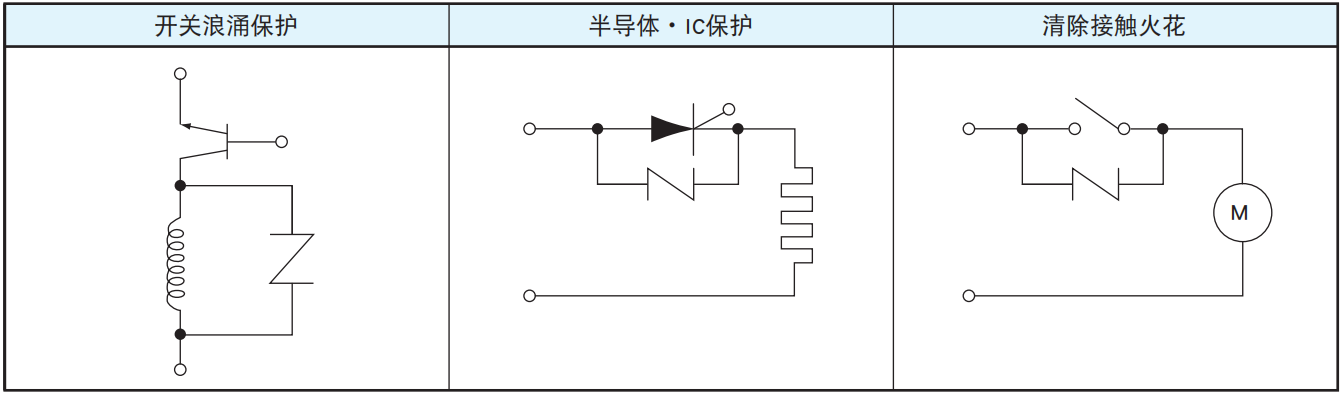

(1)布線舉例

NCC電容陶瓷壓敏電阻的使用案例和注意事項

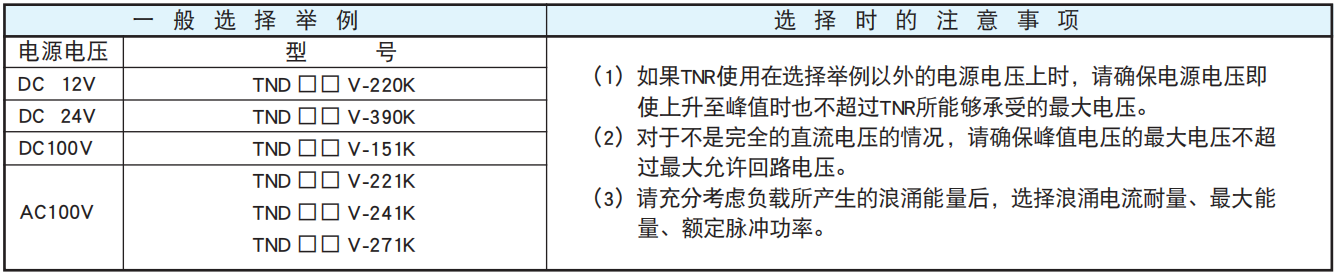

(2)規格選擇舉例

NCC電容陶瓷壓敏電阻的使用案例和注意事項

(3)TNR的使用注意事項

a. 請注意2-1節所解釋的“電源浪涌保護”部分。

b. 關于施加的浪涌次數與TNR的關系,請參照浪涌壽命特性曲線,選擇滿關足要求的TNR。

c. 請選擇額定功率大于平均功率的TNR以確保能夠吸收高頻浪涌。

3 減少信號傳輸線之間的浪涌

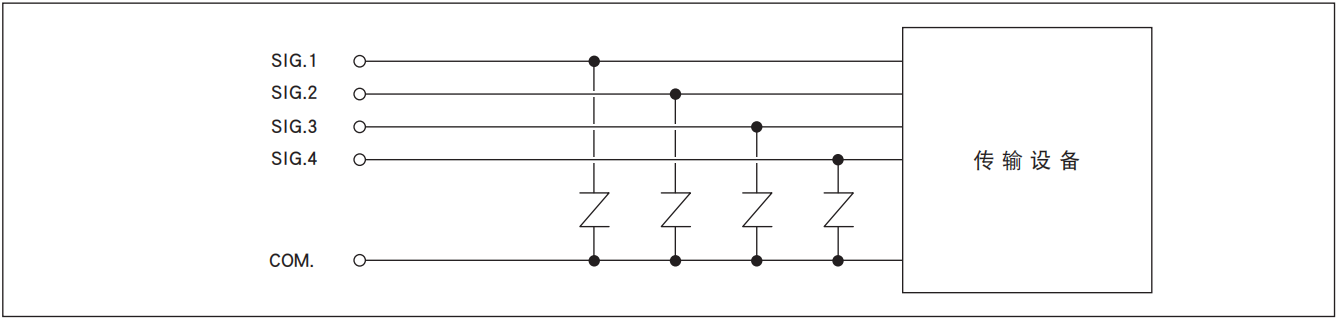

(1)布線舉例NCC電容陶瓷壓敏電阻的使用案例和注意事項

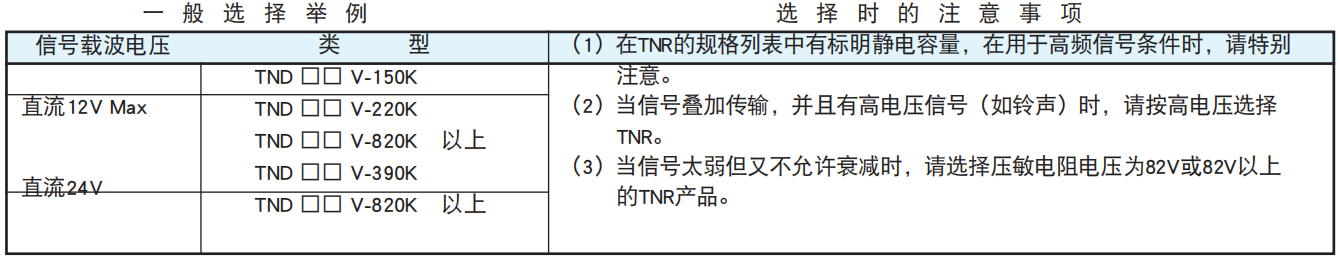

(2)規格選擇舉例

NCC電容陶瓷壓敏電阻的使用案例和注意事項

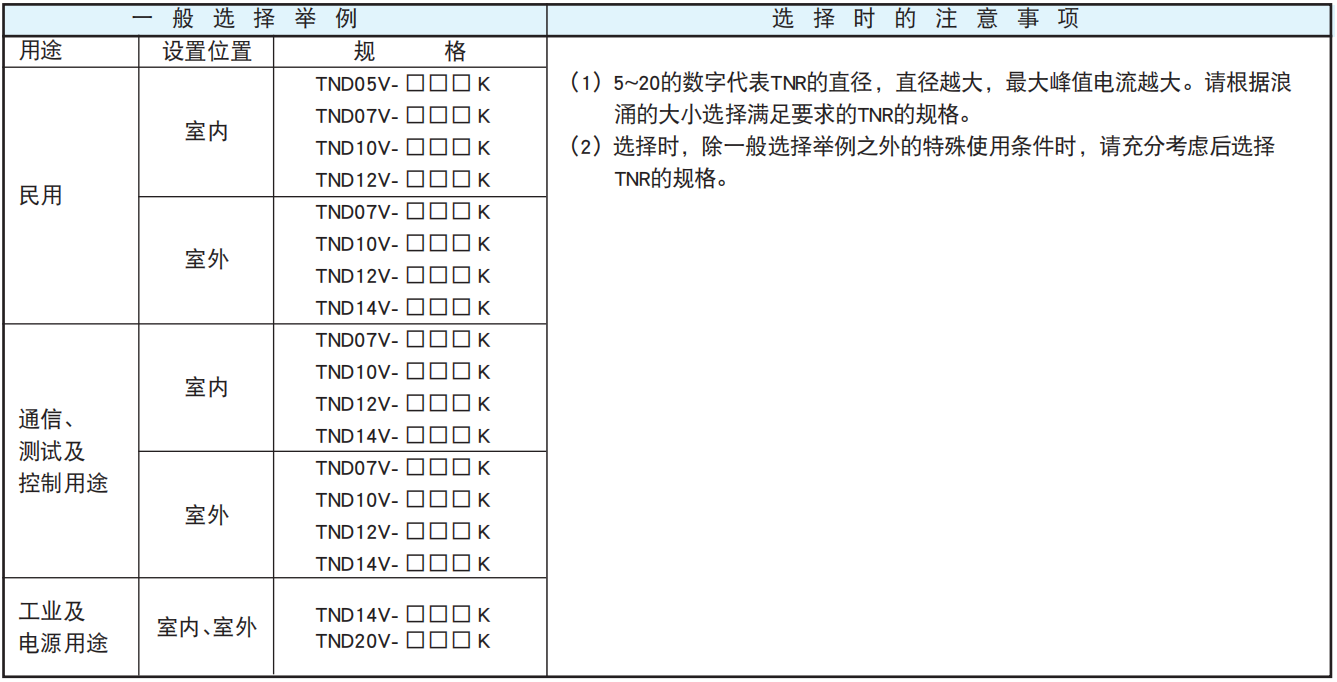

4 各領域選型示例

NCC電容陶瓷壓敏電阻的使用案例和注意事項

5 使用時的注意事項

除以下注意事項之外,也請充分考慮電源浪涌保護頁所記述的注意事項。

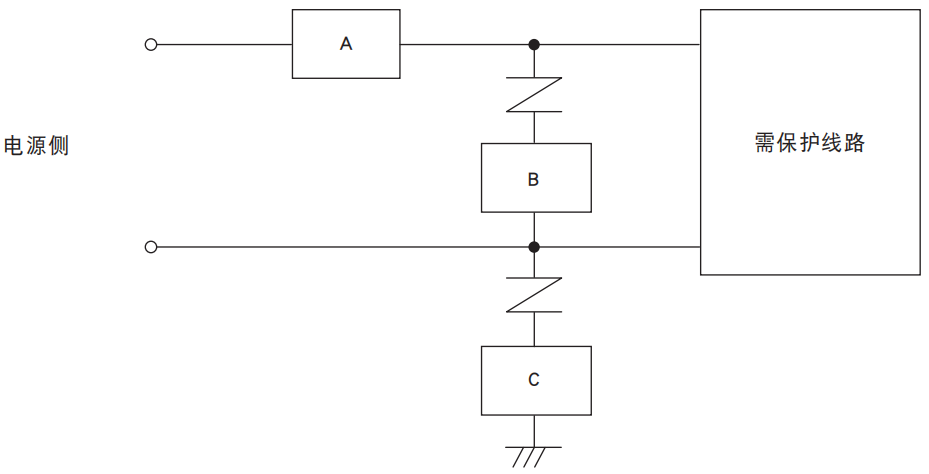

1. 當吸收超過 TNR 額定的浪涌時,TNR 可能發生短路或者損壞,所以請采取下圖所示對策。

NCC電容陶瓷壓敏電阻的使用案例和注意事項

(1)將TNR安裝在離過電流保護器(如:斷路器、保險絲等)更近的位置,在TNR短路時立刻讓其與電源端斷開。

(2)如果不能在位置A安裝過電流保護器,請安裝在位置B。

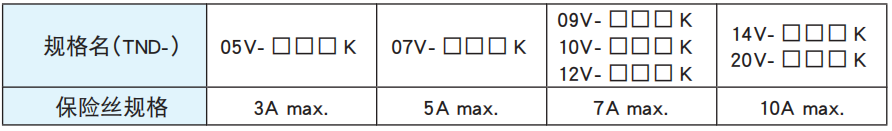

(3)位置A或位置B的保險絲規格舉例如下:

NCC電容陶瓷壓敏電阻的使用案例和注意事項

(4)如果TNR連接在功率線與地之間,需要在A位置使用漏電斷路器或者在C位置連接TNR與熱結合的溫度保險絲。 同時,使用帶有溫度保險絲的GF系列TNR效果更佳。

2. 如果暴露在陽光下或者接近熱源時,請確認TNR的工作溫度范圍。

3. 連接TNR的線請盡量短。如果連接線較長,連接線的電感會使電壓下降,對于快速上升的浪涌的吸收效果也會下降。

上海櫻拓貿易有限公司是日本NIPPON CHEMI-CON(NCC電容|黑金剛電容)中國區的總代理。
