NIPPON CHEMI-CON陶瓷壓敏電阻TNR的脈沖響應特性

作者:NIPPON CHEMI-CON    發布時間:2020-08-14 10:29:06  訪問量:8729  來源:櫻拓貿易


陶瓷壓敏電阻本身具有時間短至1ns的單次沖擊響應時間。但是,由于引線感量的巨大影響,響應時間非常難測定。

在實際使用中,由于引線感量的影響,對于快速上升的脈沖來說,即使在相同電流條件下鉗位電壓也會有一點增加。如圖5所示,在占 空比為8/20μs的標準電流脈沖條件下,鉗位電壓會隨著脈沖上升時間的變化而增長的比率,叫做過沖比率。圖5中的案例顯示的是,當 大小為10A的持續性的峰值電流施加在TNR14V271K上,浪涌上升時間從0.5μs到8μs時的鉗位電壓的過沖比率。在圖5中所示,浪涌上升時間為0.5μs時,過沖比率大概為10%。

在實際使用中,受在線上傳遞的感量及靜電容量的限制,浪涌電壓的上升時間大部分都超過1μs。

因為較長的布線會引起更高的過沖,所以布線請盡量短。

圖6和圖7顯示的是極限案例,布線距離為5mm和25cm時TNR的沖擊吸收特性。在案例中,布線長度為25cm時鉗位電壓大概為1250V,差 不多是布線長度為5mm時鉗位電壓(500V)的2.5倍。

NIPPON CHEMI-CON陶瓷壓敏電阻TNR的脈沖響應特性

脈沖上升時間(μs)

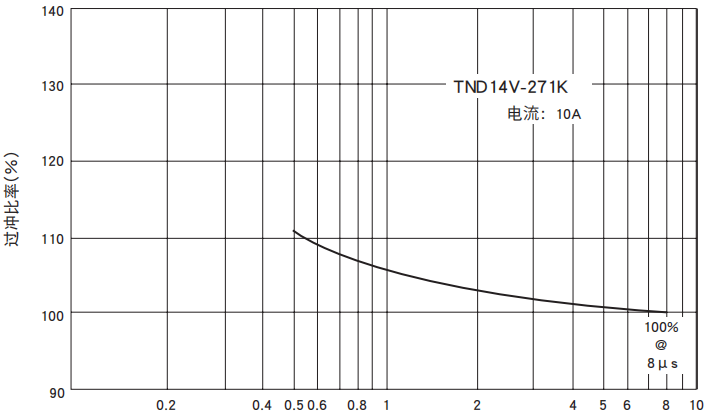

圖5、浪涌上升時間與過沖比率的關系

NIPPON CHEMI-CON陶瓷壓敏電阻TNR的脈沖響應特性

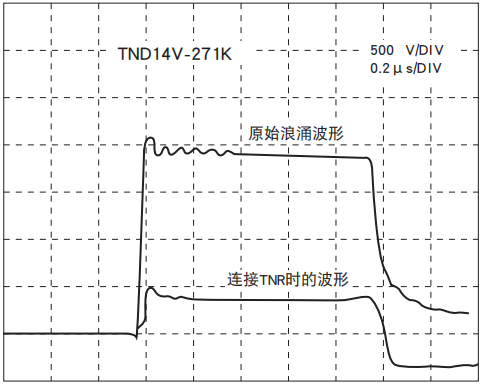

圖6、TNR的浪涌吸收特性(布線長度5mm)

NIPPON CHEMI-CON陶瓷壓敏電阻TNR的脈沖響應特性

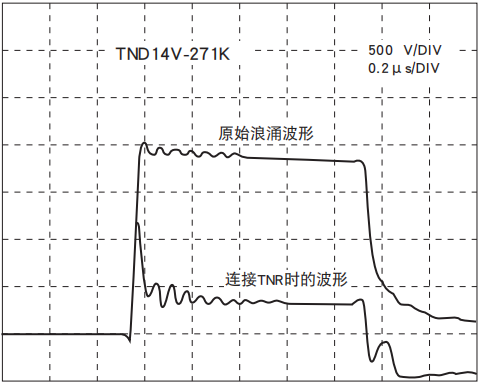

圖7、TNR的浪涌吸收特性(布線長度25cm)
